CELOSTNA SISTEMSKA REŠITEV

Qbiss One je sistemska rešitev fasadnega ovoja, ki združuje vse želene uporabne prednosti visoko kakovostnih fasadnih sistemov z vrhunsko estetiko. Predstavlja odlično kombinacijo estetike, oblikovanja in funkcionalnosti.

Z najsodobnejšo avtomatizirano proizvodnjo prefebriciranih elementov zagotavlja trajno gradbeno rešitev.


Glavni sestavni deli sistema so:

  • Modularni fasadni elementi
  • Pritrditveni in tesnilni material
  • Arhitekturni detajli
  • Vogalni elementi
  • Prilagodljiva podkonstrukcija (dodatna izbira)
  • Okna (dodatna izbira)

NAPREDNA GRADNJA

Primerjava med Qbiss One prefabriciranim stenskim sistemom in konvencionalnim večplastnim stenskim sistemom.

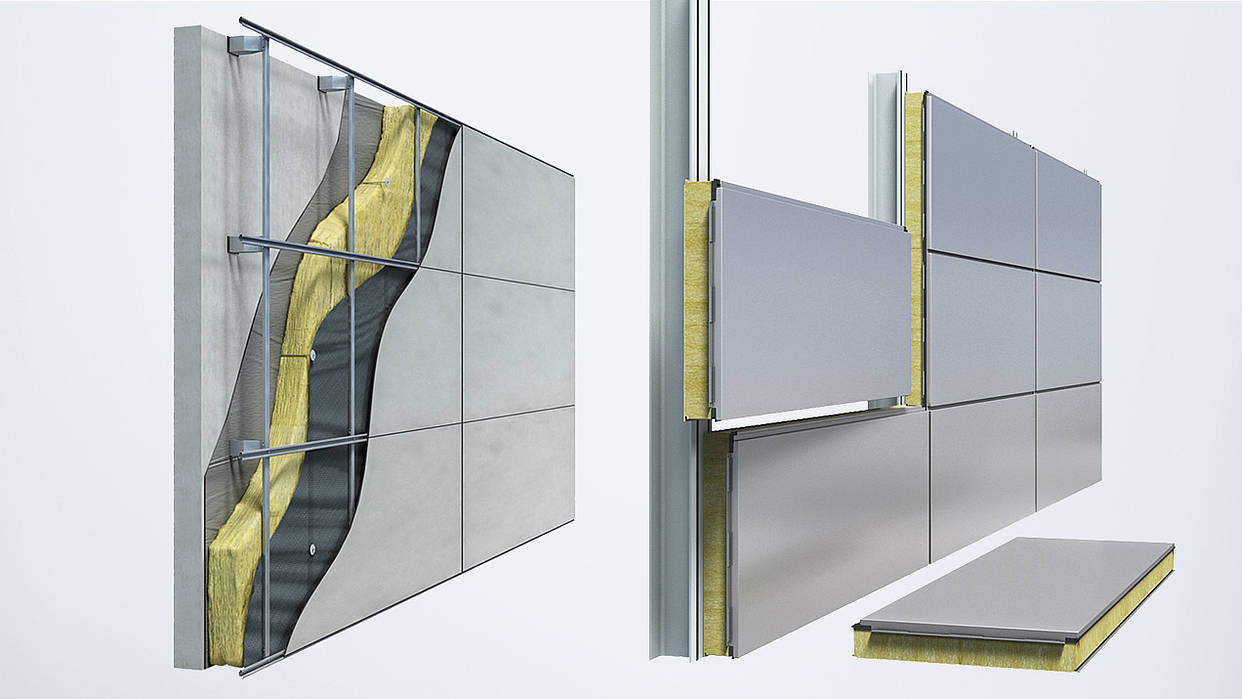

Večplastna konstrukcija stene (levo) in Qbiss One prefabriciran sistem (desno)

Prefabricirana Qbiss One stena v primerjavi z običajnimi večplastnimi konstrukcijami sten

Za razliko od večplastnih sistemov je Qbiss One celostna prefabricirana rešitev "vse v enem", ki nadomešča celoten sestav končne stene (nosilni zid + prezračevan fasadni sistem). Qbiss One ne zahteva sekundarne podporne konstrukcije; lahko se pritrdi direktno na primarno jekleno konstrukcijo, na jekleno okvirno konstrukcijo ali na zid.

Qbiss One prefabriciran sistem je visoko kakovostna rešitev, pri kateri so posamezni deli izdelani v nadzorovanem okolju in ne na izpostavljenem gradbišču. Je enostavna, hitra in učinkovita rešitev, ki omogoča 40 % prihranka časa v primerjavi s večplastnimi konstrukcijami sten. S Qbiss One vam ni potrebno zgraditi betonskega ali opečnega zidu, namestiti izolacijo, parno in vetrno zaporo in dodatno sekundarno podkonstrukcijo, na katero se potem pritdi zunanjo fasadno oblogo.

STENSKI ELEMENT

Osnovni element Qbiss One je modularni prefabriciran stenski element, ki je izdelan na avtomatizirani in robotizirani proizvodni liniji.

Prefabricirani element je sestavljen iz dveh obojestransko pocinkanih in pobarvanih jeklenih pločevin (znotraj 0,5 ali 0,6 mm debeline in zunaj 0,7 mm debeline). Pločevina je vezana na jedro, ki je izdelano iz negorljive mineralne volne. Vsi trije sloji tvorijo trden element debeline od 80 do 250 mm.

Če ni potrebe po izolativnosti, je Qbiss One na voljo tudi kot ventilirana fasada Qbiss Screen.





Qbiss One modularni fasadni element

VOGALNI ELEMENTI

Vogalni elementi Qbiss One modularni sistem nadgrajujejo do popolnosti. Dodajajo estetsko vrednost, ki omogoča edinstvene rešitve in popolno prilagodljivost posameznim objektom. Izbirati je mogoče med ostrimi in zaobljenimi vogalnimi elementi.

Qbiss One predoblikovan horizontalni vogalni element
Predoblikovan horizontalni vogalni element
Qbiss One predoblikovan horizontalni vogalni element
Kotne obrobe z ostrimi robovi
Qbiss One kotna obroba z zaobljenim robom
Kotne obrobe z zaobljenimi robovi
Qbiss One 3D corner
3D vogalni element

Okna

Qbiss One modularni sistem vključuje elegantne in visoko kakovostne integrirane okenske module in druge elemente. Okenski moduli so izdelani iz aluminijastih profilov z vgrajeno toplotno zaporo, ki zmanjšuje toplotne mostove in zagotavlja najvišjo stopnjo energetske učinkovitosti.

Načini integracije okna

Tip 1 - Vidni stik
Tip 2 - S pokritimi robovi
Tip 2 - V stiku s pokritimi stranskimi robovi
Tip 2 - V zgornjem stiku s pokritimi stranskimi robovi
Tip 2 - V spodnjem stiku s pokritimi stranskimi robovi

Tipi oken

Fiksno steklo
Steklo s sistemom odpiranja

DETAJLI

Qbiss One dopolnjuje celotni nabor arhitekturnih detajlov. Detajlne rešitve ne samo, da povečujejo učinkovitost objekta, ampak tudi skrajšajo postopek načrtovanja. Na voljo je ogromno tipskih detajlov, ki omogočajo impresiven izgled objekta, prav tako pa je v skladu z zahtevami posameznega projekta možen tudi razvoj netipskih detajlov.


Stik dveh elementov

Pomični sistem spoja

Osnovni detajl
Detajl parapeta
Notranji vogal
Ostali sistemi

PRITRDITVE

Qbiss One detajl pritrjevanja na jekleno konstrukcijo

Na jekleno konstrukcijo

V primeru, ko je dolžina Qbiss One elementa enaka osnovni konstrukcijski mreži, je mogoče elemente pritrditi neposredno na jekleno konstrukcijo.

Qbiss One detajl pritrjevanja na jekleno konstrukcijo s podkonstrukcijo

Na jekleno konstrukcijo s podkonstrukcijo

Če je dolžina elementov krajša od rastra osnovne jeklene konstrukcije ali če osnovna konstrukcija ni grajena v okviru dopustnih odstopanj, je potrebna izravnava s podkonstrukcijo. Potrebni so ustrezni statični izračuni.

Qbiss One detajl pritrjevanja na betonsko konstrukcijo

Na betonsko konstrukcijo

Hitro montažna jeklena podkonstrukcija, ki omogoča izravnavo neravnih betonskih ali opečnih zidov, se uporablja za vgradnjo Qbiss One elementov na betonske konstrukcije.

Potrebni so ustrezni statični izračuni, pri katerih vam lahko pomagamo v Trimu.

MENJAVA ELEMENTOV

Menjava modularnih elementov Qbiss One je v primeru poškodb enostavna in hitra. Izbirate lahko med različnimi načini popravila:

1. možnost

Qbiss One menjava elementa možnost 1
Qbiss One menjava elementa možnost 1
Qbiss One menjava elementa možnost 1

Poškodovan element se lahko nadomesti z novim z nagibanjem navzven zgornjega in spodnjega elementa. Poškodovan element se lahko odstrani in zamenja z novim.

2. možnost

Qbiss One menjava elementa možnost 2
Qbiss One menjava elementa možnost 2
Qbiss One menjava elementa možnost 2

Poškodovan element se lahko nadomesti z novim tako, da se odstrani vse elemente nad poškodovanim. Poškodovan element se odstrani in zamenja z novim. Ostale elemente se namesti nazaj.

3. možnost

Qbiss One menjava elementa možnost 3
Qbiss One menjava elementa možnost 3

Element se lahko prebarva.

*O možnostih menjave elementov se je potrebno predhodno posvetovati s Trimo tehnično podporo.

Na vašo željo vam lahko zagotovimo več informacij o postopkih zamenjave in nadaljnja navodila.
